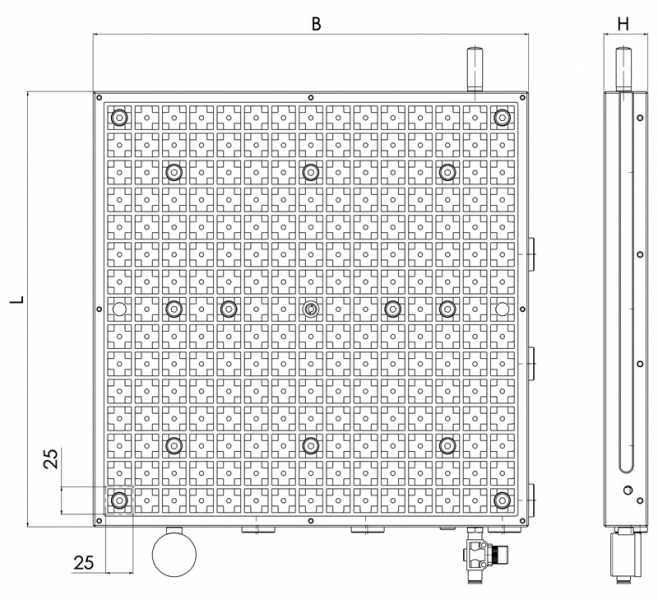

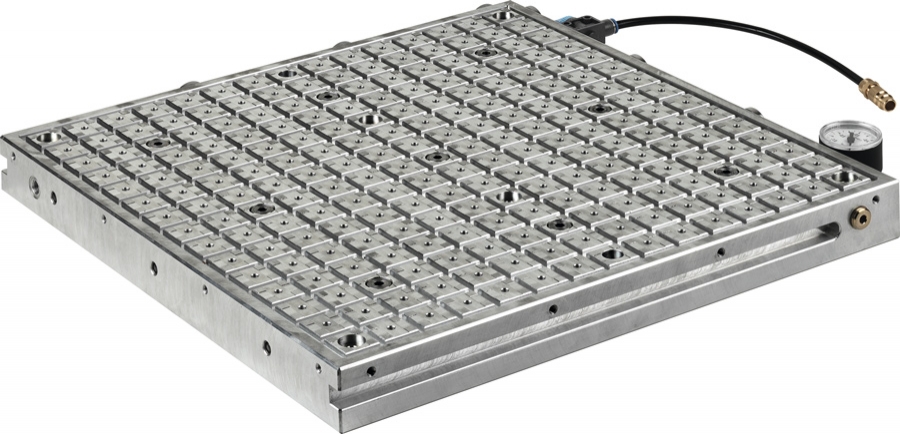

Vakuumska plošča ima na vrhu utore in sesalne točke. Z vstavitvijo tesnilne vrvice lahko definiramo eno ali več polj za želeno velikost obdelovanca. Vse sesalne točke so med seboj povezane. Enostavno pozicioniranje skozi luknje za omejevalne zatiče ali skozi stran. Po višini nastavljivi ekscentrični nasloni.

Uporaba: z ustvarjanjem vakuuma s pomočjo integrirane tehnologije šob ali z zunanjo vakuumsko črpalko se obdelovanci vpnejo, lahko se pa ustvari individualna delitev polja.

Delovni tlak: 3,5 - 4,5 bar
H: 40 mm
Maksimalni vakuum: 93%

Obseg dobave:

• Osnovna plošča iz aluminija
• Integrirana Venturijeva šoba
• Dušilec
• Vakuumski merilnik
• Zaporni ventil
• 6 ekscentričnih zavor
• Pnevmatska cev 2 m
• Vtični nastavek za povezavo stisnjenega zraka
• Tesnilna vrvica (dolžina 10 m, Ø 4 mm)
