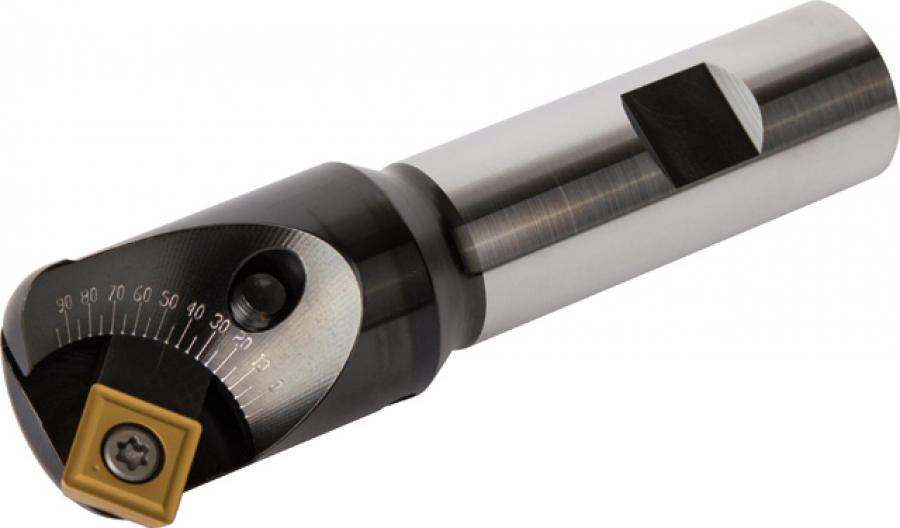

Nastavljivo, osnovno telo iz visokokakovostnega kaljenega jekla. Neposredno vdelana štiriroba ploščica brez kasete za visoko stabilnost. Omogoča najkrajše čase obdelave. Brezstopenjsko nastavljiv od 0° do 90°.

Uporaba: posnemanje naprej in nazaj skozi dva izpostavljena robova ploščice. Posnemanje v vseh kotnih položajih od 0° do 90°.

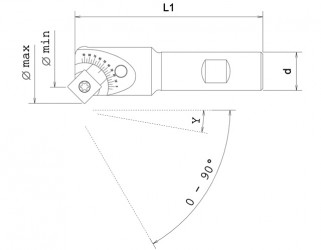

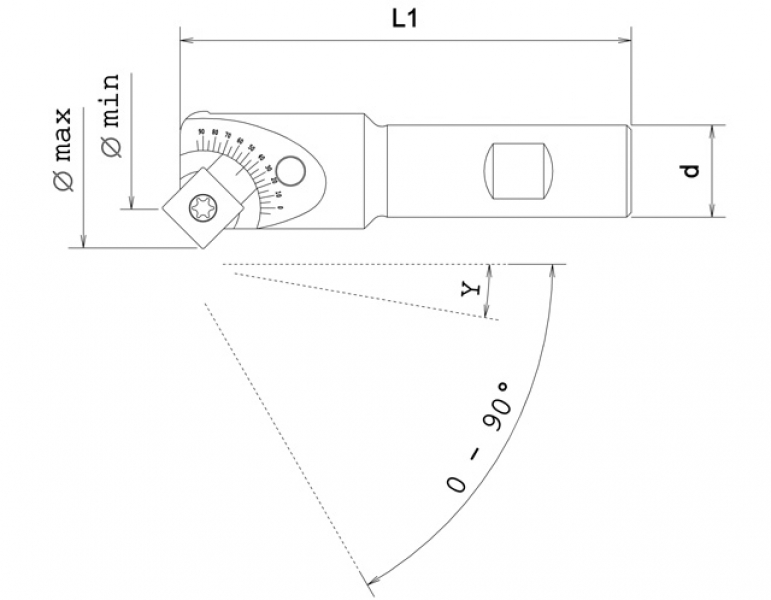

Nastavitev kota:

-dolžina 16 mm

Ø min. Ø maks.
0° 2,70 mm 20,67 mm
5° 3,40 mm 21,38 mm
10° 4,50 mm 22,03 mm
15° 5,63 mm 22,40 mm
20° 6,57 mm 23,19 mm
25° 7,76 mm 23,70 mm
30° 8,85 mm 23,93 mm
35° 9,90 mm 24,16 mm
40° 11,17 mm 24,40 mm
45° 12,30 mm 24,43 mm
50° 13,45 mm 24,42 mm
55° 14,55 mm 24,30 mm
60° 15,53 mm 24,16 mm
65° 16,55 mm 23,85 mm
70° 17,50 mm 23,46 mm
75° 18,63 mm 22,92 mm
80° 19,53 mm 22,36 mm
85° 22,22 mm 21,79 mm
90° 3,02 mm 20,96 mm

Dolžina 20 mm.


Ø min. Ø max.
0° 4,46 mm 26,06 mm
5° 5,50 mm 26,79 mm
10° 6,70 mm 27,62 mm
15° 8,00 mm 28,46 mm
20° 9,00 mm 28,87 mm
25° 10,18 mm 29,33 mm
30° 11,60 mm 29,70 mm
35° 13,00 mm 30,17 mm
40° 14,50 mm 30,30 mm
45° 15,80 mm 30,36 mm
50° 17,10 mm 30,34 mm
55° 18,57 mm 30,32 mm
60° 19,94 mm 29,99 mm
65° 21,06 mm 29,51 mm
70° 22,21 mm 29,10 mm
75° 23,35 mm 28,61 mm
80° 24,53 mm 27,95 mm
5° 25,40 mm 27,18 mm
90° 4,76 mm 26,34 mm

Primerne ploščice:

• Ploščica SPKX za nerjavna jekla z nadzorom ostružkov
